Encore un drone...
Décidément ...

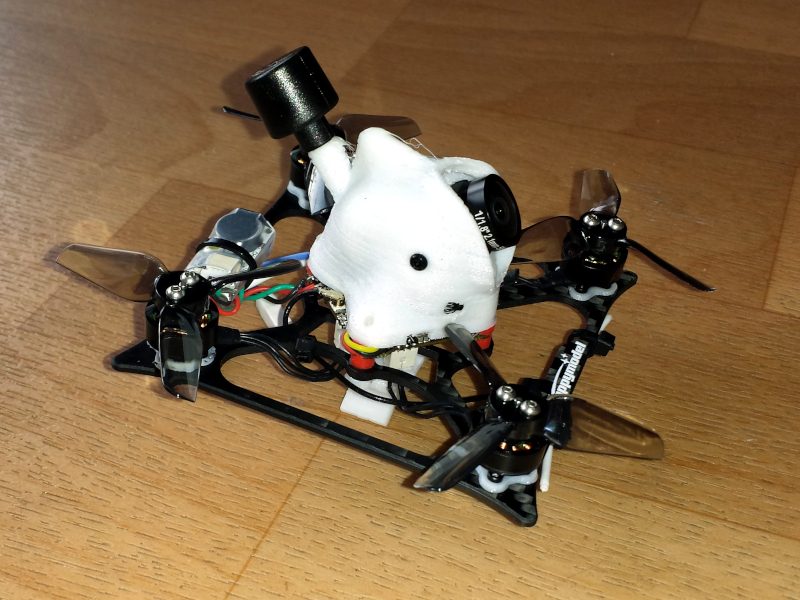

Cette fois ci, un toothpick. C’est quoi un toothpick ?
C’est un drone de course, en principe. C’est à dire, très léger et avec un gros rapport poids puissance.
Toute l’électronique se trouve au centre du drone : La carte contrôleur, les ESC, la caméra, le VTX [1] et le RX [2]. Puis, partent les 4 bras, très fins pour réduire le poids. Ce ne sont pas les drones les plus stables, les plus exempts de vibrations mais c’est pas l’objectif...
J’aurais pu ne pas construire ce drone mais j’avais des pièces détaches qui ne servaient pas, comme pour le pusher... J’ai juste acheté des hélices et une frame.
- Frame Crux 3
- Canopy et support de batterie en TPU
- Moteurs Betafpv 1103 11000KV
- Carte de vol : comme le rocky : Contrôleur de vol JHEMCUF411 ELVTX
- Caméra Noname micro
- JHEMCU-JHE20B Finder Buzzer
Alors, pour les pièces en TPU, j’ai réactivé ma Flashforge Dreamer : ma dagoma est en train de rendre l’ame, les pièces imprimées sont de moins en moins bonne qualité. Avec la dreamer, j’ai une des deux buses qui est bouchée, mais l’autre marche très bien. Les pièces mêmes avec support sont vraiment plus propres...
Pour le buzzer, c’est un peu trop vu la taille du drone mais j’aime pas galérer à chercher le drone quand il est dans l’herbe et ce buzzer est un deux en un : buzzer autonome si la batterie est débranchée et buzzer commandable à distance...
Au niveau montage, quelques sur certaines soudures, l’étain avait du mal à accrocher sur les tous petits pad... Pour une fois, j’ai couper les fils plus courts pour gagner du poids, presque trop courts... Et des problèmes pour fixer les moteurs : les vis 1.6x3 sont trop courtes et les 1.6x5, trop longues... Pas de rondelles à la bonne taille, j’ai essayé de ruser en coupant des gummies qui me restent mais ça passe pas... Et je me suis rappelé que j’ai une imprimante 3D !!! J’ai utilisé ce modèle que j’ai mis à 1.5mm (j’en ai fait aussi de 2mm au cas ou).
Le drone est en 2S comme le Cetus X et en 2 pouces pour les hélices. Il est plus léger 55g contre 68g pour le Cetus X. Plus qu’a le tester en extérieur, en interieur, il vol bien, stable et moins bruyant que le Cetus X : son poids lui permet de décoller avec moins de puissance moteur...

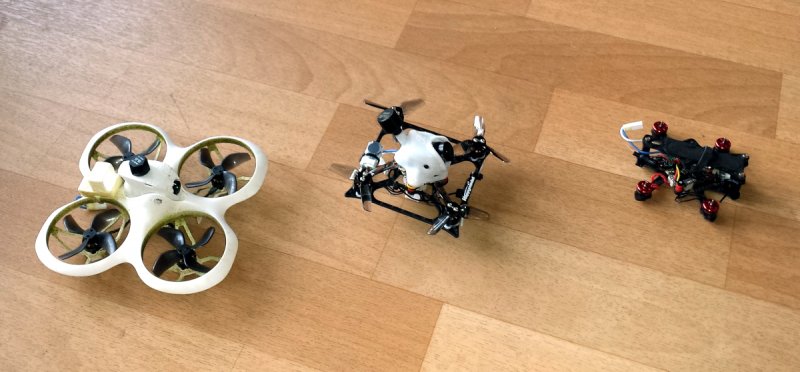

Les 3 petits drones
